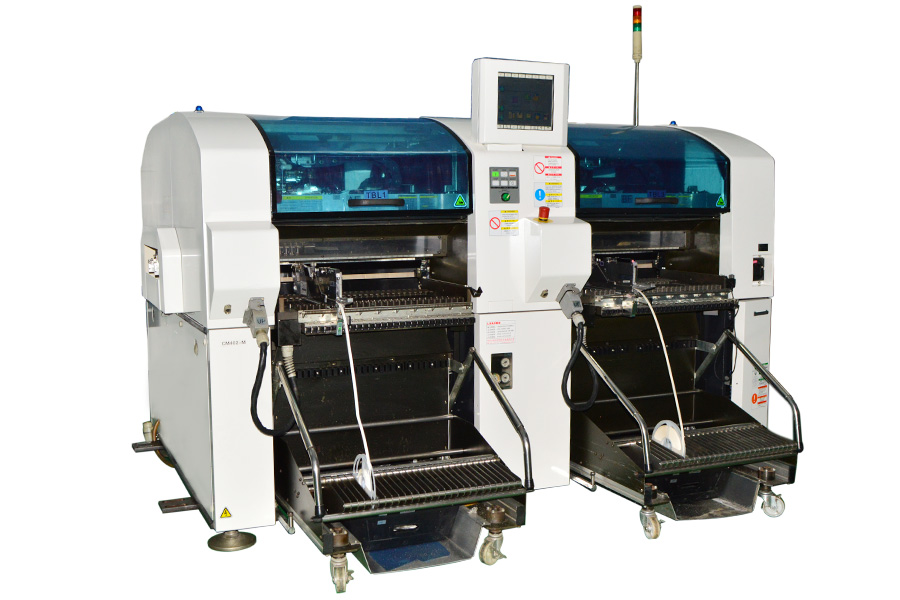

松下貼片機CM402-L產品參數：

機種名：CM402-L

基板尺寸：L50mm×W50mm～L510mm×W460mm

基板替換時間：0.9s（基板長度240mm以下最佳條件時）

電源*1：三相AC200V,3.5kVA

空壓源*2：0.49MPa,150L/min（A.N.R.）

設備尺寸：W2350mm×D2690mm×H1430mm*3

重量*4：3000kg

高速貼裝頭

貼裝最快速度：0.06s/芯片（A型）

貼裝精度：±50μm/芯片（Cpk≧1）

元件尺寸：0603芯片~L24mm×W24mm

多功能貼裝頭

貼裝最快速度：0.21s/QFP（B型）

貼裝精度：±35μm/QFP（Cpk≧1）

元件尺寸：0603芯片~L100mm×W90mm

松下貼片機CM402-L產品特點：

高生產能力：

實現產能為60000 CPH的高速（系統升級后能夠達到66000CPH）

基板運送時間最快達到 0.9秒。基板運送靈活，減少運送損失時間

高效率：

CP/CPK自檢功能，客戶能夠在設備的使用過程中自己檢測設備精度

0603窄間距貼裝元件吸著率和產品一次合格直通率創業界最高記錄，如目前大量量產的Ipod MP3

以程控精密壓插來實現手插元件100%的自動化插裝。例如: I/O Port，異型Connector，銅柱等

靈活的配線方式：

基于一個平臺的設計，CM402A/B/C三種型號只需更換頭部和添加掛盤式送料器（TRAY）就能夠完成高速機/泛用機/綜合機的更改

采用大量成熟的可靠性設計，大幅減少故障停機時間來實現高效率生產。

全球最少的生產線料架種類。總共5種料架就能對應所有的編帶元件

實現編帶料架智能化，能根據元件自動選擇傳送方式，并具有多種其他智能功能

單機最多能夠貼裝 216種元件

一括式小車交換連接/編帶/料架等充實周邊裝置實現不停機換料，實際生產稼動率達到85%-90%

高貼裝精度：

高精度貼裝 50μｍ （Cpk≧1.0）高精度base-machine，并與高精度校準功能并

多種方式靈活組合，滿足各種不同需求的生產

完善的軟件系統：

簡易的制程軟件，一次性完成單機優化和生產線平衡優化

采用LINE COMPUTER管理方式，時時監測生產管理情報和物料使用狀況

IPC智能元件追蹤系統，不僅能夠追蹤PCB ID和防止換料出錯，而且能夠時時對整條生產線進行品質監控和反饋（包括對印刷機和回流爐進行監控）。
